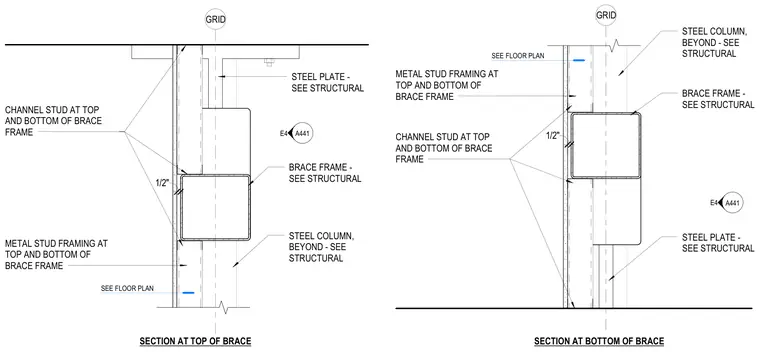

Cold-formed metal stud framing and channel studs install at the top and bottom of the structural steel brace frame with a half-inch clearance. A steel column and steel plate sit beyond the framing assembly per the structural drawings. The layout aligns with the grid and references the floor plan.
STEEL COLUMN, BEYOND - SEE STRUCTURAL STEEL PLATE - SEE STRUCTURAL BRACE FRAME - SEE STRUCTURAL GRID SECTION AT TOP OF BRACE METAL STUD FRAMING AT TOP AND BOTTOM OF BRACE FRAME CHANNEL STUD AT TOP AND BOTTOM OF BRACE FRAME 1/2" SEE FLOOR PLAN A441 E4 A441 E4 STEEL COLUMN, BEYOND - SEE STRUCTURAL STEEL PLATE - SEE STRUCTURAL BRACE FRAME - SEE STRUCTURAL GRID SECTION AT BOTTOM OF BRACE 1/2" METAL STUD FRAMING AT TOP AND BOTTOM OF BRACE FRAME CHANNEL STUD AT TOP AND BOTTOM OF BRACE FRAME SEE FLOOR PLAN A441 E4 A441 E4
