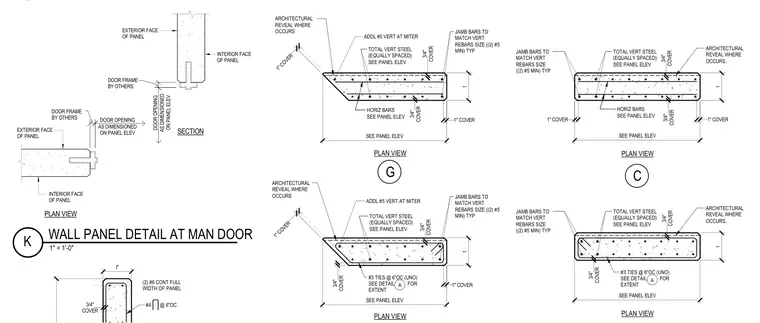

This architectural detail shows plan and section views of a reinforced concrete wall panel opening at a man door frame furnished by others. The concrete panel includes total vertical steel equally spaced as sized per panel elevation, horizontal bars, and jamb bars consisting of two minimum number five bars matching vertical rebar sizes. Additional number five vertical bars are placed at miters alongside number three ties spaced at six inches on center where indicated. Concrete cover is maintained at three-quarters of an inch to one inch throughout the assembly, with architectural reveals located where specified.
DOOR OPENING AS DIMENSIONED ON PANEL ELEV DOOR OPENING AS DIMENSIONED ON PANEL ELEV PLAN VIEW SECTION DOOR FRAME BY OTHERS INTERIOR FACE OF PANEL EXTERIOR FACE OF PANEL EXTERIOR FACE OF PANEL INTERIOR FACE OF PANEL DOOR FRAME BY OTHERS t SEE PANEL ELEV ARCHITECTURAL REVEAL WHERE OCCURS. TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP HORIZ BARS SEE PANEL ELEV COVER 3/4" COVER 3/4" 1" COVER 1" COVER PLAN VIEW C t SEE PANEL ELEV ARCHITECTURAL REVEAL WHERE OCCURS. COVER 3/4" TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP PLAN VIEW #3 TIES @ 6"OC (UNO) SEE DETAIL FOR EXTENT A COVER 3/4" t COVER 3/4" COVER 3/4" 1" COVER JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP ADDL #5 VERT AT MITER ARCHITECTURAL REVEAL WHERE OCCURS 1" COVER SEE PANEL ELEV HORIZ BARS SEE PANEL ELEV TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV PLAN VIEW G t 1" COVER ARCHITECTURAL REVEAL WHERE OCCURS ADDL #5 VERT AT MITER TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV COVER 3/4" #3 TIES @ 6"OC (UNO) SEE DETAIL FOR EXTENT A 1" COVER SEE PANEL ELEV COVER 3/4" JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP PLAN VIEW #4 @ 6"OC (2) #6 CONT FULL WIDTH OF PANEL t" COVER 3/4" 1" = 1'-0" WALL PANEL DETAIL AT MAN DOOR K
