Text on the drawing

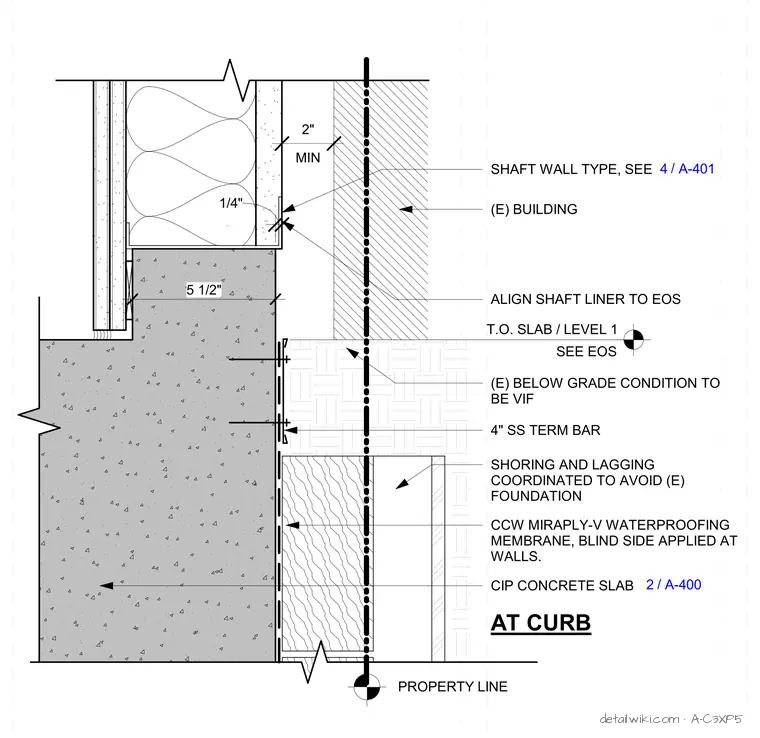

PROPERTY LINE T.O. SLAB / LEVEL 1 SEE EOS SHAFT WALL TYPE, SEE / 4 A-401 CIP CONCRETE SLAB / 2 A-400 ALIGN SHAFT LINER TO EOS (E) BUILDING MIN 2" AT CURB CCW MIRAPLY-V WATERPROOFING MEMBRANE, BLIND SIDE APPLIED AT WALLS. 4" SS TERM BAR (E) BELOW GRADE CONDITION TO BE VIF SHORING AND LAGGING COORDINATED TO AVOID (E) FOUNDATION 1/4" 5 1/2"
