Text on the drawing

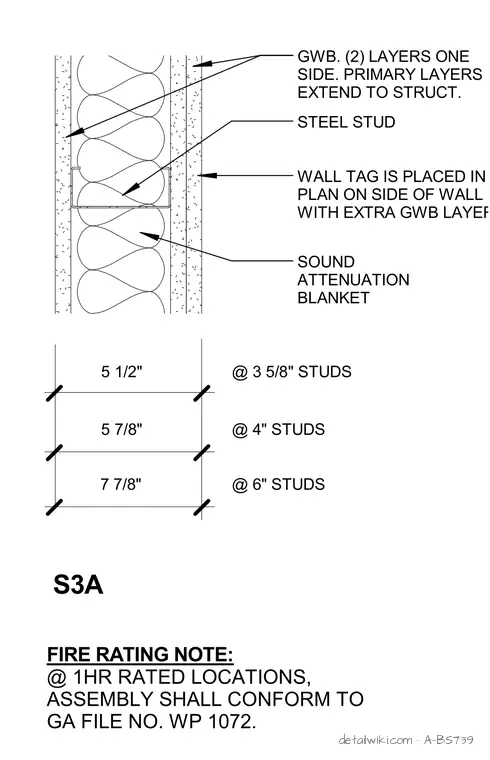

S3A STEEL STUD GWB. (2) LAYERS ONE SIDE. PRIMARY LAYERS EXTEND TO STRUCT. 5 1/2" @ 3 5/8" STUDS 5 7/8" @ 4" STUDS 7 7/8" @ 6" STUDS SOUND ATTENUATION BLANKET FIRE RATING NOTE: @ 1HR RATED LOCATIONS, ASSEMBLY SHALL CONFORM TO GA FILE NO. WP 1072. WALL TAG IS PLACED IN PLAN ON SIDE OF WALL WITH EXTRA GWB LAYER
Members view this detail in full resolution, download the CAD files (SVG, PDF), and open any detail in the built-in CAD editor to edit and export DXF or DWG.
