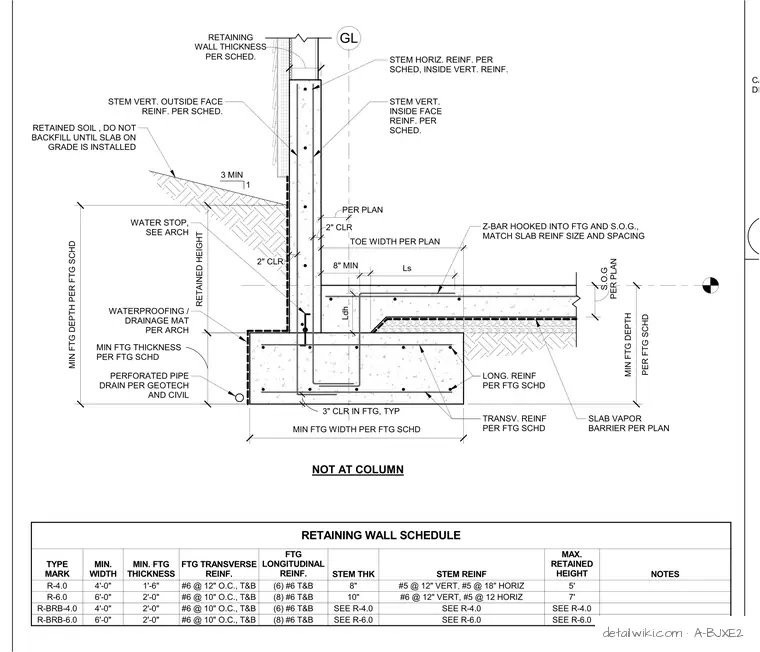

Text on the drawing
TOE WIDTH PER PLAN PER PLAN MIN FTG THICKNESS PER FTG SCHD RETAINED HEIGHT PERFORATED PIPE DRAIN PER GEOTECH AND CIVIL WATERPROOFING / DRAINAGE MAT PER ARCH MIN FTG DEPTH PER FTG SCHD TRANSV. REINF PER FTG SCHD GL 2" CLR 2" CLR MIN FTG WIDTH PER FTG SCHD LONG. REINF PER FTG SCHD PER FTG SCHD MIN FTG DEPTH SLAB VAPOR BARRIER PER PLAN Ldh 3" CLR IN FTG, TYP PER PLAN S.O.G Z-BAR HOOKED INTO FTG AND S.O.G., MATCH SLAB REINF SIZE AND SPACING PER SCHED. RETAINING WALL THICKNESS 3 MIN 1 8" MIN STEM VERT. OUTSIDE FACE REINF. PER SCHED. STEM HORIZ. REINF. PER SCHED, INSIDE VERT. REINF. STEM VERT. INSIDE FACE REINF. PER SCHED. RETAINED SOIL , DO NOT BACKFILL UNTIL SLAB ON GRADE IS INSTALLED Ls NOT AT COLUMN WATER STOP, SEE ARCH CAST-IN-PLACE TRENCH DRAIN PER RETAINING WALL SCHEDULE TYPE MARK MIN. WIDTH MIN. FTG THICKNESS FTG TRANSVERSE REINF. FTG LONGITUDINAL REINF. STEM THK STEM REINF MAX. RETAINED HEIGHT NOTES R-4.0 4'-0" 1'-6" #6 @ 12" O.C., T&B (6) #6 T&B 8" #5 @ 12" VERT, #5 @ 18" HORIZ 5' R-6.0 6'-0" 2'-0" #6 @ 10" O.C., T&B (8) #6 T&B 10" #6 @ 12" VERT, #5 @ 12 HORIZ 7' R-BRB-4.0 4'-0" 2'-0" #6 @ 10" O.C., T&B (6) #6 T&B SEE R-4.0 SEE R-4.0 SEE R-4.0 R-BRB-6.0 6'-0" 2'-0" #6 @ 10" O.C., T&B (8) #6 T&B SEE R-6.0 SEE R-6.0 SEE R-6.0
Members view this detail in full resolution, download the CAD files (SVG, PDF), and open any detail in the built-in CAD editor to edit and export DXF or DWG.
