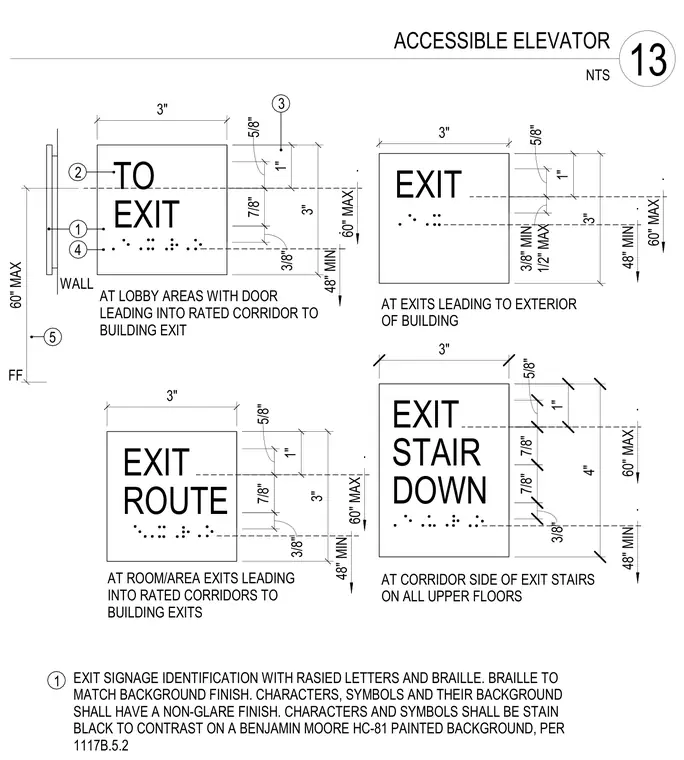

Tactile signage installation details showing mounting heights and character layout requirements for exit, exit stair down, and exit route signs. Signs feature raised letters and braille matching the background finish with non-glare characters stained black to contrast against a Benjamin Moore HC-81 painted background per code. Mounting heights are detailed from finished floor to a maximum of 60 inches and minimum of 48 inches.
3" 3" 1" 5/8" 1/2" MAX 3/8" MIN EXIT 3" 3" 1" 5/8" EXIT 7/8" 3/8" 3 2 TO 1 4 FF 5 WALL 60" MAX 3" 3" 1" 5/8" ROUTE 7/8" 3/8" EXIT EXIT 1" 3" 4" 5/8" 7/8" 7/8" 3/8" STAIR DOWN AT EXITS LEADING TO EXTERIOR OF BUILDING AT LOBBY AREAS WITH DOOR LEADING INTO RATED CORRIDOR TO BUILDING EXIT AT ROOM/AREA EXITS LEADING INTO RATED CORRIDORS TO BUILDING EXITS AT CORRIDOR SIDE OF EXIT STAIRS ON ALL UPPER FLOORS EXIT SIGNAGE IDENTIFICATION WITH RASIED LETTERS AND BRAILLE. BRAILLE TO MATCH BACKGROUND FINISH. CHARACTERS, SYMBOLS AND THEIR BACKGROUND SHALL HAVE A NON-GLARE FINISH. CHARACTERS AND SYMBOLS SHALL BE STAIN BLACK TO CONTRAST ON A BENJAMIN MOORE HC-81 PAINTED BACKGROUND, PER 1117B.5.2 . 48" MIN . 48" MIN . 48" MIN . 48" MIN . 60" MAX . 60" MAX . 60" MAX . 60" MAX 1 NTS ACCESSIBLE ELEVATOR 13
