Text on the drawing

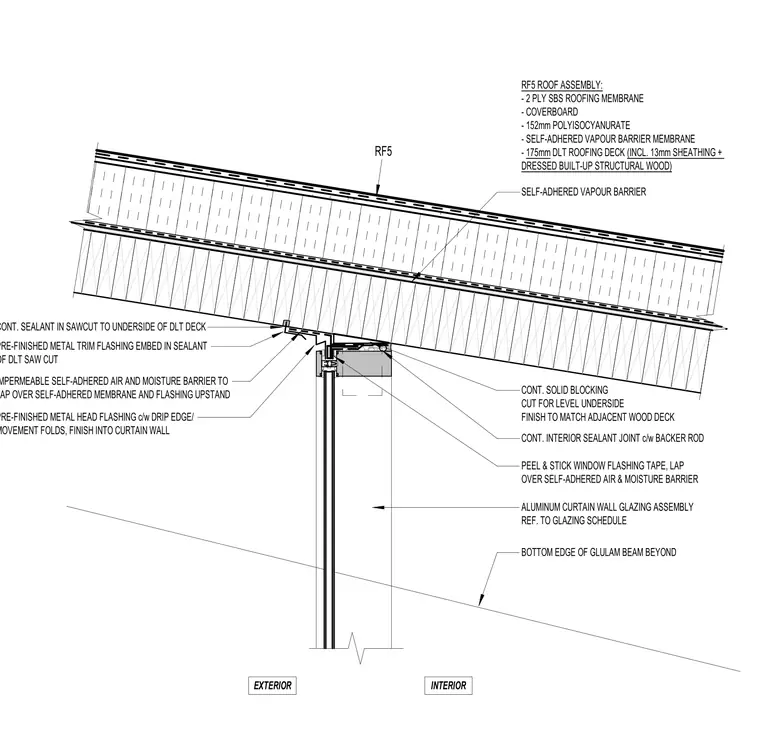

CONT. SOLID BLOCKING CUT FOR LEVEL UNDERSIDE FINISH TO MATCH ADJACENT WOOD DECK EXTERIOR INTERIOR CONT. INTERIOR SEALANT JOINT c/w BACKER ROD ALUMINUM CURTAIN WALL GLAZING ASSEMBLY REF. TO GLAZING SCHEDULE CONT. SEALANT IN SAWCUT TO UNDERSIDE OF DLT DECK IMPERMEABLE SELF-ADHERED AIR AND MOISTURE BARRIER TO LAP OVER SELF-ADHERED MEMBRANE AND FLASHING UPSTAND SELF-ADHERED VAPOUR BARRIER RF5 ROOF ASSEMBLY: - 2 PLY SBS ROOFING MEMBRANE - COVERBOARD - 152mm POLYISOCYANURATE - SELF-ADHERED VAPOUR BARRIER MEMBRANE - 175mm DLT ROOFING DECK (INCL. 13mm SHEATHING + DRESSED BUILT-UP STRUCTURAL WOOD) PRE-FINISHED METAL HEAD FLASHING c/w DRIP EDGE/ MOVEMENT FOLDS, FINISH INTO CURTAIN WALL PRE-FINISHED METAL TRIM FLASHING EMBED IN SEALANT OF DLT SAW CUT RF5 BOTTOM EDGE OF GLULAM BEAM BEYOND PEEL & STICK WINDOW FLASHING TAPE, LAP OVER SELF-ADHERED AIR & MOISTURE BARRIER
Members view this detail in full resolution, download the CAD files (SVG, PDF), and open any detail in the built-in CAD editor to edit and export DXF or DWG.
