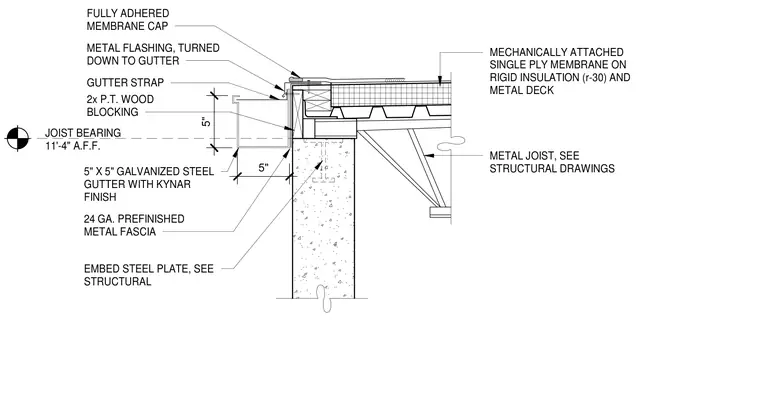

A mechanically attached single-ply membrane sits over rigid insulation rated R-30 and a metal deck supported by a metal joist bearing on an embedded steel plate at eleven feet four inches above finished floor. Two-by pressure-treated wood blocking frames the edge, secured behind a five-inch by five-inch galvanized steel gutter finished with Kynar. A fully adhered membrane cap and metal flashing turn down into the gutter, which is held by a gutter strap. A twenty-four gauge prefinished metal fascia completes the exterior edge.
MECHANICALLY ATTACHED SINGLE PLY MEMBRANE ON RIGID INSULATION (r-30) AND METAL DECK METAL JOIST, SEE STRUCTURAL DRAWINGS FULLY ADHERED MEMBRANE CAP METAL FLASHING, TURNED DOWN TO GUTTER GUTTER STRAP 5" 5" 2x P.T. WOOD BLOCKING 5" X 5" GALVANIZED STEEL GUTTER WITH KYNAR FINISH EMBED STEEL PLATE, SEE STRUCTURAL 24 GA. PREFINISHED METAL FASCIA JOIST BEARING 11'-4" A.F.F.
