Text on the drawing

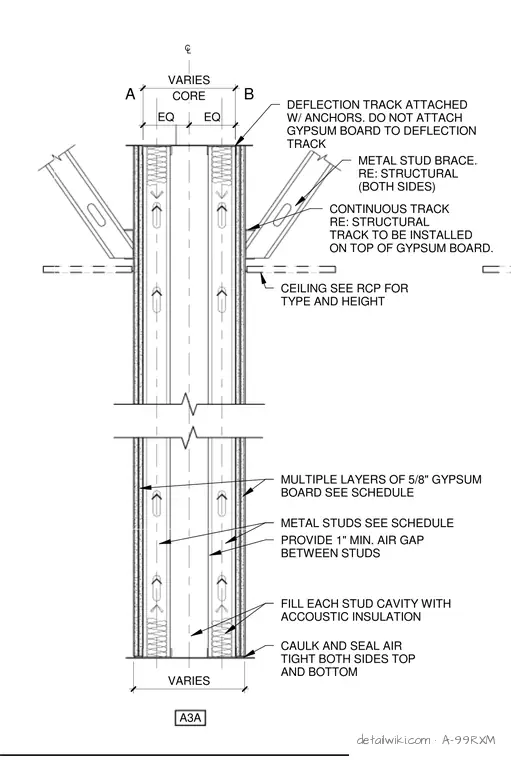

A3A CEILING SEE RCP FOR TYPE AND HEIGHT CAULK AND SEAL AIR TIGHT BOTH SIDES TOP AND BOTTOM FILL EACH STUD CAVITY WITH ACCOUSTIC INSULATION PROVIDE 1" MIN. AIR GAP BETWEEN STUDS METAL STUDS SEE SCHEDULE MULTIPLE LAYERS OF 5/8" GYPSUM BOARD SEE SCHEDULE CL VARIES EQ EQ CORE VARIES DEFLECTION TRACK ATTACHED W/ ANCHORS. DO NOT ATTACH GYPSUM BOARD TO DEFLECTION TRACK A B METAL STUD BRACE. RE: STRUCTURAL (BOTH SIDES) CONTINUOUS TRACK RE: STRUCTURAL TRACK TO BE INSTALLED ON TOP OF GYPSUM BOARD.
