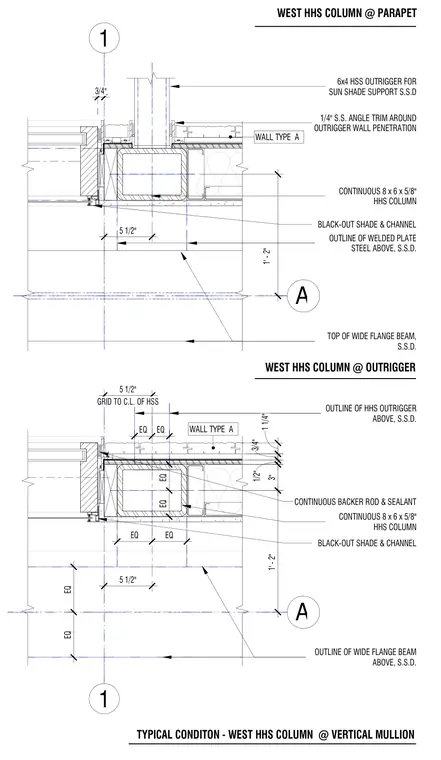

A continuous 8 x 6 x 5/8-inch HSS column and a 6x4 HSS outrigger intersect at a Wall Type A assembly to support a sun shade. A quarter-inch stainless steel angle trim wraps the outrigger wall penetration, sealed with a continuous backer rod and sealant. The framing incorporates a black-out shade and channel, with outlines of welded plate steel and a wide flange beam positioned above.
BLACK-OUT SHADE & CHANNEL OUTLINE OF WIDE FLANGE BEAM ABOVE, S.S.D. CONTINUOUS 8 x 6 x 5/8" HHS COLUMN CONTINUOUS BACKER ROD & SEALANT 1 A 1 A EQ EQ GRID TO C.L. OF HSS 5 1/2" EQ EQ 1' - 2" EQ EQ 5 1/2" OUTLINE OF HHS OUTRIGGER ABOVE, S.S.D. BLACK-OUT SHADE & CHANNEL CONTINUOUS 8 x 6 x 5/8" HHS COLUMN 1' - 2" 3/4" 5 1/2" OUTLINE OF WELDED PLATE STEEL ABOVE, S.S.D. 1/4" S.S. ANGLE TRIM AROUND OUTRIGGER WALL PENETRATION 6x4 HSS OUTRIGGER FOR SUN SHADE SUPPORT S.S.D TOP OF WIDE FLANGE BEAM, S.S.D. TYPICAL CONDITON - WEST HHS COLUMN @ VERTICAL MULLION WEST HHS COLUMN @ OUTRIGGER WEST HHS COLUMN @ PARAPET EQ EQ 3" 1/2" 3/4" 1 1/4" WALL TYPE A WALL TYPE A
