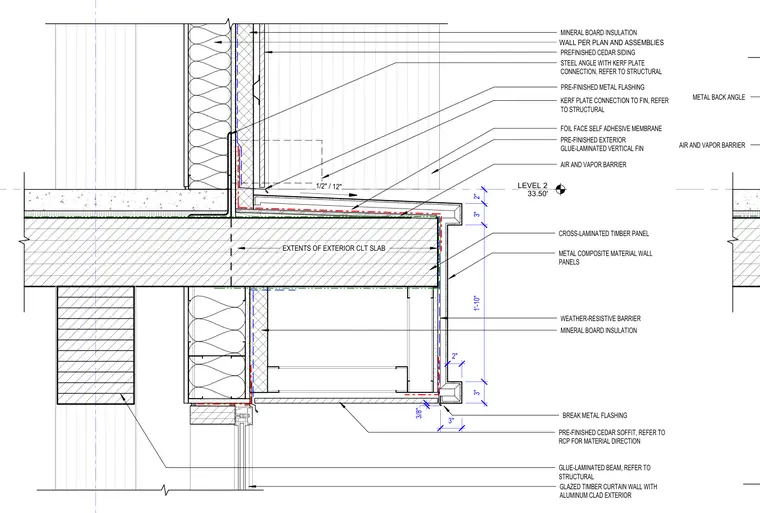

An exterior wall and soffit junction occurs at a Level 2 cross-laminated timber slab edge supported by glue-laminated timber framing. The exterior edge incorporates a pre-finished exterior glue-laminated vertical fin connected via a steel angle with a kerf plate, with metal composite material wall panels and pre-finished cedar siding tied back over mineral board insulation and a weather-resistive barrier. A foil-faced self-adhesive air and vapor membrane wraps the slab edge beneath pre-finished break metal flashing. The underside of the overhang features a pre-finished cedar soffit transitioning down to a glazed timber curtain wall with an aluminum-clad exterior below.
LEVEL 2 33.50' 2" 3" 1'-10" 3" 2" 3" PRE-FINISHED EXTERIOR GLUE-LAMINATED VERTICAL FIN METAL COMPOSITE MATERIAL WALL PANELS CROSS-LAMINATED TIMBER PANEL GLAZED TIMBER CURTAIN WALL WITH ALUMINUM CLAD EXTERIOR MINERAL BOARD INSULATION WALL PER PLAN AND ASSEMBLIES PREFINISHED CEDAR SIDING PRE-FINISHED CEDAR SOFFIT, REFER TO RCP FOR MATERIAL DIRECTION PRE-FINISHED METAL FLASHING 1/2" / 12" GLUE-LAMINATED BEAM, REFER TO STRUCTURAL MINERAL BOARD INSULATION EXTENTS OF EXTERIOR CLT SLAB 3/8" BREAK METAL FLASHING STEEL ANGLE WITH KERF PLATE CONNECTION, REFER TO STRUCTURAL KERF PLATE CONNECTION TO FIN, REFER TO STRUCTURAL WEATHER-RESISTIVE BARRIER AIR AND VAPOR BARRIER FOIL FACE SELF ADHESIVE MEMBRANE AIR AND VAPOR BARRIER METAL BACK ANGLE
