Text on the drawing

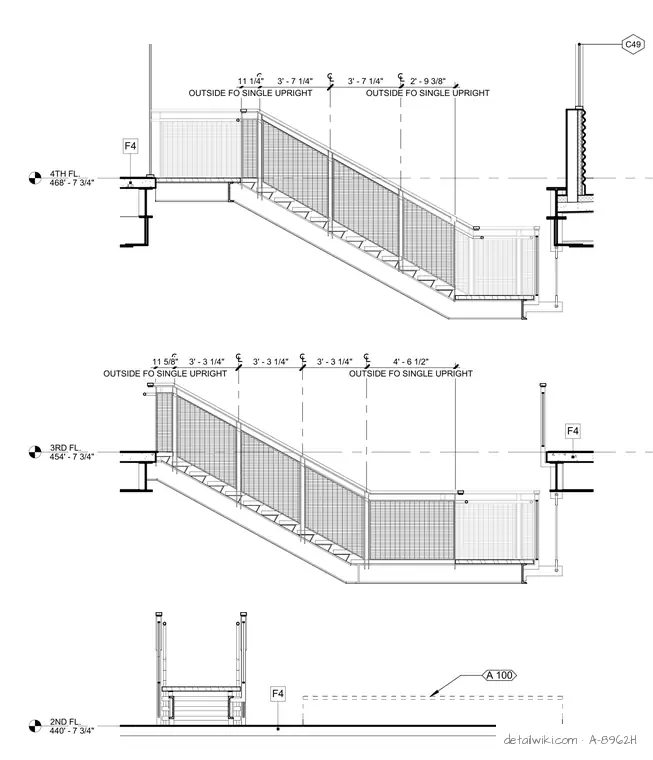

3RD FL. 454' - 7 3/4" 4TH FL. 468' - 7 3/4" 2ND FL. 440' - 7 3/4" C49 F4 F4 F4 A 100 OUTSIDE FO SINGLE UPRIGHT 11 1/4" 3' - 7 1/4" 3' - 7 1/4" OUTSIDE FO SINGLE UPRIGHT 2' - 9 3/8" OUTSIDE FO SINGLE UPRIGHT 11 5/8" 3' - 3 1/4" 3' - 3 1/4" 3' - 3 1/4" OUTSIDE FO SINGLE UPRIGHT 4' - 6 1/2"
