A ceiling board suspension system connects to overhead concrete using a steel angle bracket fastened with concrete screw anchors. Vertical 9 millimeter diameter steel hanger rods support the ceiling system at 900 millimeters on center. Additional 9 millimeter diameter steel hanger rods provide diagonal reinforcement to stabilize the suspension framework.

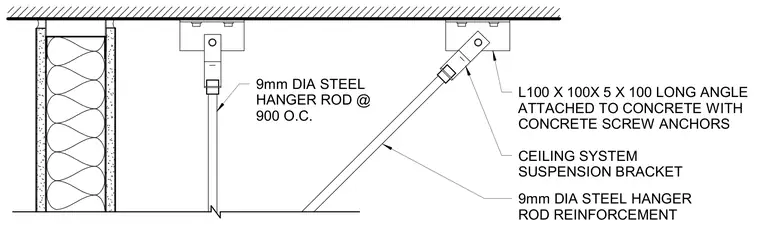

CEILING SYSTEM SUSPENSION BRACKET L100 X 100X 5 X 100 LONG ANGLE ATTACHED TO CONCRETE WITH CONCRETE SCREW ANCHORS 9mm DIA STEEL HANGER ROD REINFORCEMENT 9mm DIA STEEL HANGER ROD @ 900 O.C.
