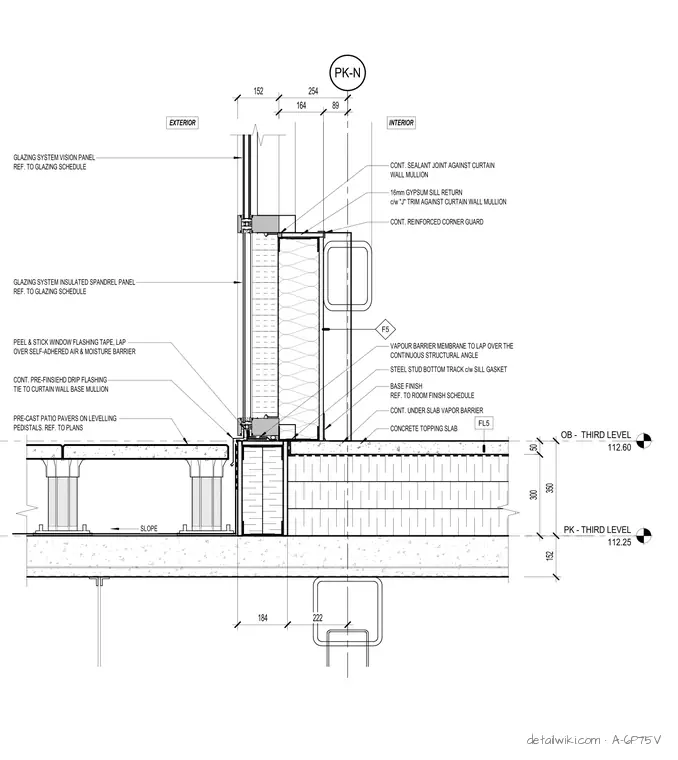

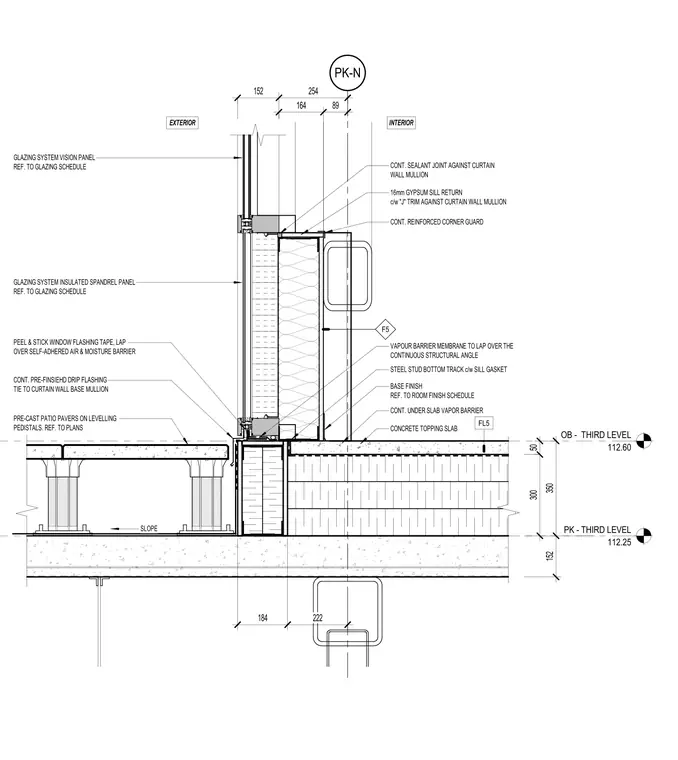

The exterior curtain wall framing transitions to a concrete floor slab topped with a concrete topping slab and continuous vapor barrier. A continuous pre-finished drip flashing ties directly into the curtain wall base mullion alongside peel-and-stick window flashing tape that laps over the self-adhered air and moisture barrier. The interior sill features a sixteen-millimeter gypsum sill return complete with a J-trim against the curtain wall mullion, a steel stud bottom track with a sill gasket, and a continuous reinforced corner guard. Outside, pre-cast patio pavers rest on leveling pedestals over the sloped structural slab. A continuous sealant joint seals the junction between the interior wall finishes and the aluminum curtain wall mullion base.
PK - THIRD LEVEL 112.25 PK-N OB - THIRD LEVEL 112.60 CONT. PRE-FINSIEHD DRIP FLASHING TIE TO CURTAIN WALL BASE MULLION VAPOUR BARRIER MEMBRANE TO LAP OVER THE CONTINUOUS STRUCTURAL ANGLE 16mm GYPSUM SILL RETURN c/w "J" TRIM AGAINST CURTAIN WALL MULLION BASE FINISH REF. TO ROOM FINISH SCHEDULE STEEL STUD BOTTOM TRACK c/w SILL GASKET CONT. REINFORCED CORNER GUARD CONT. SEALANT JOINT AGAINST CURTAIN WALL MULLION F5 GLAZING SYSTEM INSULATED SPANDREL PANEL REF. TO GLAZING SCHEDULE PRE-CAST PATIO PAVERS ON LEVELLING PEDISTALS. REF. TO PLANS 350 152 50 300 EXTERIOR INTERIOR GLAZING SYSTEM VISION PANEL REF. TO GLAZING SCHEDULE 152 254 164 89 184 222 FL5 CONT. UNDER SLAB VAPOR BARRIER CONCRETE TOPPING SLAB SLOPE PEEL & STICK WINDOW FLASHING TAPE, LAP OVER SELF-ADHERED AIR & MOISTURE BARRIER
