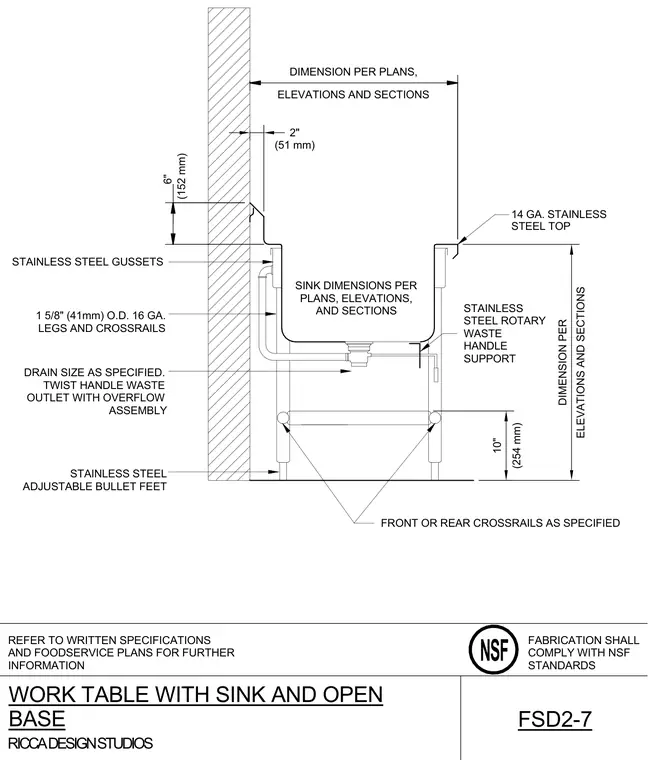

The assembly consists of a fourteen gauge stainless steel top with an integral sink basin supported by stainless steel gussets. The frame is constructed from one and five eighths inch outer diameter sixteen gauge legs and crossrails featuring front or rear crossrails as specified. A twist handle waste outlet with an overflow assembly connects to the specified drain size alongside a stainless steel rotary waste handle support. The entire unit terminates at the floor with stainless steel adjustable bullet feet.
REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF SINK DIMENSIONS PER PLANS, ELEVATIONS, AND SECTIONS STAINLESS STEEL GUSSETS STAINLESS STEEL ROTARY WASTE HANDLE SUPPORT 14 GA. STAINLESS STEEL TOP 1 5/8" (41mm) O.D. 16 GA. LEGS AND CROSSRAILS FRONT OR REAR CROSSRAILS AS SPECIFIED STAINLESS STEEL ADJUSTABLE BULLET FEET DRAIN SIZE AS SPECIFIED. TWIST HANDLE WASTE OUTLET WITH OVERFLOW ASSEMBLY ELEVATIONS AND SECTIONS DIMENSION PER PLANS, DIMENSION PER ELEVATIONS AND SECTIONS (152 mm) 6" 10" (254 mm) 2" (51 mm) WORK TABLE WITH SINK AND OPEN BASE FSD2-7
