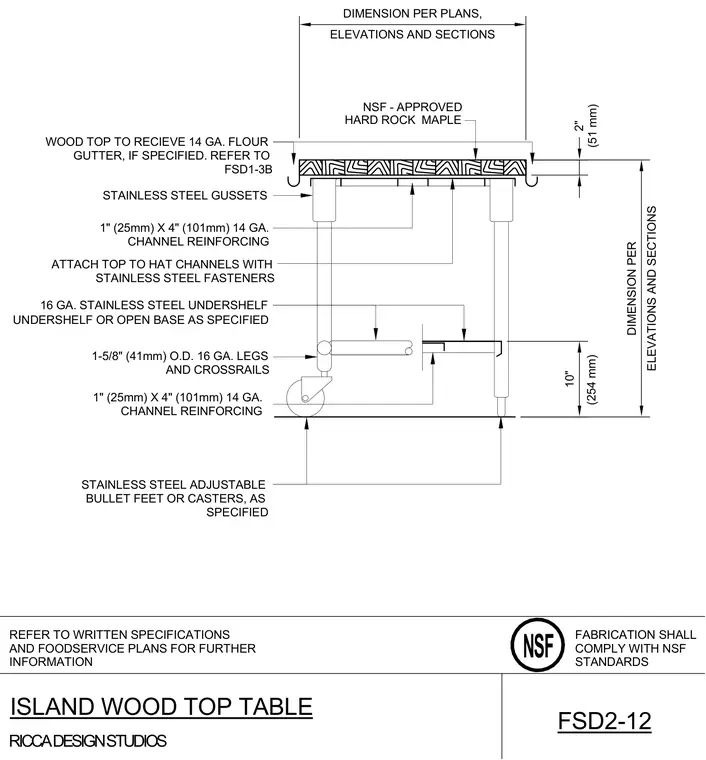

An NSF-approved hard rock maple wood top attaches to hat channels with stainless steel fasteners and receives an optional fourteen gauge flour gutter. One-inch by four-inch fourteen gauge channel reinforcing supports the top, while stainless steel gussets connect to one and five-eighths inch outer diameter sixteen gauge legs and crossrails. A sixteen gauge stainless steel undershelf or open base is integrated with additional one-inch by four-inch fourteen gauge channel reinforcing. The assembly is supported by NSF stainless steel adjustable bullet feet or casters as specified.
REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF STAINLESS STEEL ADJUSTABLE BULLET FEET OR CASTERS, AS SPECIFIED 1-5/8" (41mm) O.D. 16 GA. LEGS AND CROSSRAILS STAINLESS STEEL GUSSETS 1" (25mm) X 4" (101mm) 14 GA. CHANNEL REINFORCING 16 GA. STAINLESS STEEL UNDERSHELF UNDERSHELF OR OPEN BASE AS SPECIFIED 1" (25mm) X 4" (101mm) 14 GA. CHANNEL REINFORCING WOOD TOP TO RECIEVE 14 GA. FLOUR GUTTER, IF SPECIFIED. REFER TO FSD1-3B NSF - APPROVED HARD ROCK MAPLE ATTACH TOP TO HAT CHANNELS WITH STAINLESS STEEL FASTENERS DIMENSION PER PLANS, ELEVATIONS AND SECTIONS DIMENSION PER ELEVATIONS AND SECTIONS 2" (51 mm) 10" (254 mm) ISLAND WOOD TOP TABLE FSD2-12
