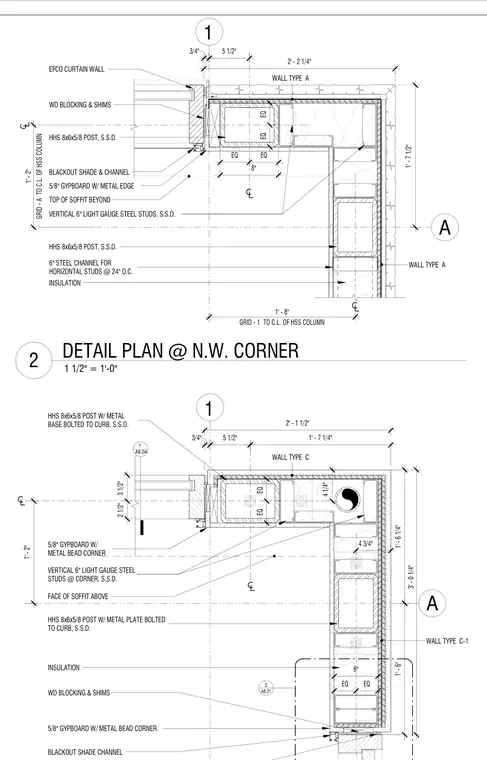

A building corner assembly features hollow structural section 8x6x5/8 posts aligned with structural grid lines A and 1. The exterior envelope transitions to an Efco curtain wall secured with wood blocking and shims. Interior partitions utilize vertical 6-inch light-gauge steel studs and horizontal steel channels at 24 inches on center, finished with 5/8-inch gypsum board and metal corner beads. Blackout shade channels are integrated into the ceiling soffit zone near the glazing line.
A8.21 2 INSULATION VERTICAL 6" LIGHT GAUGE STEEL STUDS @ CORNER, S.S.D. 5/8" GYPBOARD W/ METAL BEAD CORNER HHS 8x6x5/8 POST W/ METAL PLATE BOLTED TO CURB, S.S.D. 1 A FACE OF SOFFIT ABOVE HHS 8x6x5/8 POST W/ METAL BASE BOLTED TO CURB, S.S.D. BLACKOUT SHADE CHANNEL 5/8" GYPBOARD W/ METAL BEAD CORNER WALL TYPE C 1 A8.04 WD BLOCKING & SHIMS EQ EQ 6" 1' - 6" 1' - 6 1/4" 5 1/2" 3/4" 1' - 7 1/4" 2' - 1 1/2" 3' - 0 1/4" 3 1/2" 2 1/2" 1' - 2" EQ EQ 4 1/4" 4 3/4" WALL TYPE C-1 VERTICAL 6" LIGHT GAUGE STEEL STUDS, S.S.D. 5/8" GYPBOARD W/ METAL EDGE HHS 8x6x5/8 POST, S.S.D. EFCO CURTAIN WALL WD BLOCKING & SHIMS TOP OF SOFFIT BEYOND BLACKOUT SHADE & CHANNEL INSULATION A 1 6" STEEL CHANNEL FOR HORIZONTAL STUDS @ 24" O.C. HHS 8x6x5/8 POST, S.S.D. GRID - 1 TO C.L. OF HSS COLUMN 1' - 8" GRID - A TO C.L. OF HSS COLUMN 1' - 2" WALL TYPE A WALL TYPE A 5 1/2" 3/4" 2' - 2 1/4" EQ EQ 8" EQ EQ 1' - 7 1/2" 1 1/2" = 1'-0" 2 DETAIL PLAN @ N.W. CORNER
