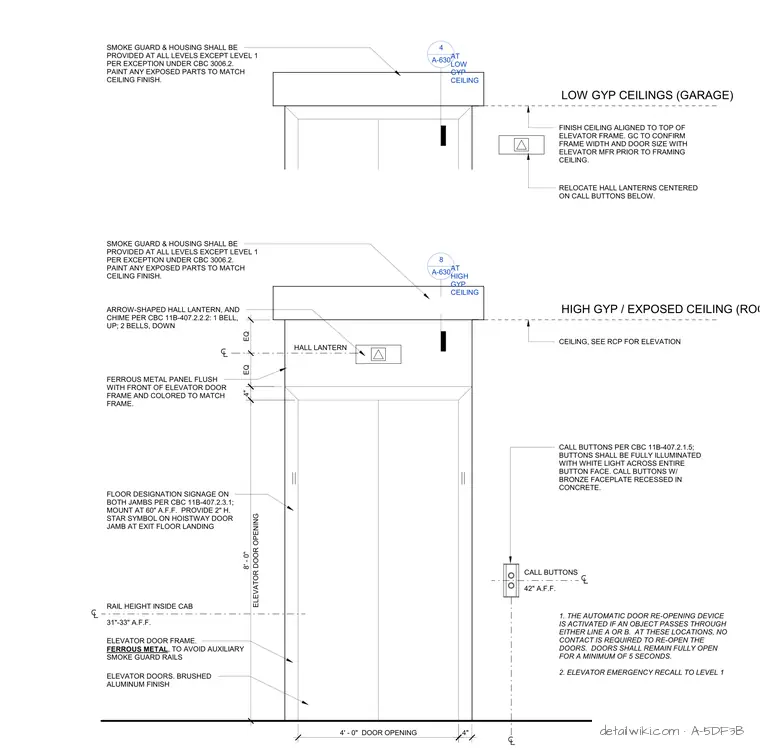

Text on the drawing
FLOOR DESIGNATION SIGNAGE ON BOTH JAMBS PER CBC 11B-407.2.3.1; MOUNT AT 60" A.F.F. PROVIDE 2" H. STAR SYMBOL ON HOISTWAY DOOR JAMB AT EXIT FLOOR LANDING RAIL HEIGHT INSIDE CAB 31"-33" A.F.F. CALL BUTTONS PER CBC 11B-407.2.1.5; BUTTONS SHALL BE FULLY ILLUMINATED WITH WHITE LIGHT ACROSS ENTIRE BUTTON FACE. CALL BUTTONS W/ BRONZE FACEPLATE RECESSED IN CONCRETE. 1. THE AUTOMATIC DOOR RE-OPENING DEVICE IS ACTIVATED IF AN OBJECT PASSES THROUGH EITHER LINE A OR B. AT THESE LOCATIONS, NO CONTACT IS REQUIRED TO RE-OPEN THE DOORS. DOORS SHALL REMAIN FULLY OPEN FOR A MINIMUM OF 5 SECONDS. 2. ELEVATOR EMERGENCY RECALL TO LEVEL 1 ARROW-SHAPED HALL LANTERN, AND CHIME PER CBC 11B-407.2.2.2: 1 BELL, UP; 2 BELLS, DOWN CALL BUTTONS 42" A.F.F. HALL LANTERN SMOKE GUARD & HOUSING SHALL BE PROVIDED AT ALL LEVELS EXCEPT LEVEL 1 PER EXCEPTION UNDER CBC 3006.2. PAINT ANY EXPOSED PARTS TO MATCH CEILING FINISH. 4' - 0" DOOR OPENING 4" FERROUS METAL PANEL FLUSH WITH FRONT OF ELEVATOR DOOR FRAME AND COLORED TO MATCH FRAME. ELEVATOR DOOR OPENING 8' - 0" ELEVATOR DOOR FRAME. FERROUS METAL , TO AVOID AUXILIARY SMOKE GUARD RAILS ELEVATOR DOORS. BRUSHED ALUMINUM FINISH EQ EQ 4" CEILING, SEE RCP FOR ELEVATION 8 A-630 AT HIGH GYP CEILING 4 A-630 AT LOW GYP CEILING FINISH CEILING ALIGNED TO TOP OF ELEVATOR FRAME. GC TO CONFIRM FRAME WIDTH AND DOOR SIZE WITH ELEVATOR MFR PRIOR TO FRAMING CEILING. HIGH GYP / EXPOSED CEILING (ROOF) LOW GYP CEILINGS (GARAGE) SMOKE GUARD & HOUSING SHALL BE PROVIDED AT ALL LEVELS EXCEPT LEVEL 1 PER EXCEPTION UNDER CBC 3006.2. PAINT ANY EXPOSED PARTS TO MATCH CEILING FINISH. RELOCATE HALL LANTERNS CENTERED ON CALL BUTTONS BELOW.
