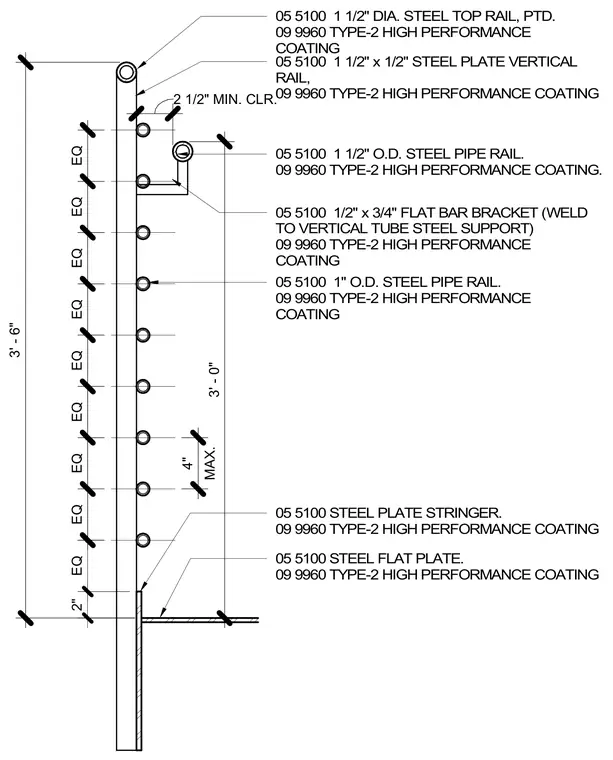

This stair guardrail detail features a 1 1/2-inch diameter steel top rail and multiple 1-inch outer diameter steel pipe rails spaced evenly along vertical steel plate supports. The vertical rail supports are constructed from 1 1/2-inch by 1/2-inch steel plate, welded to a steel plate stringer at the stair base. Additional offset pipe rails are attached using 1/2-inch by 3/4-inch flat bar brackets welded to the vertical tube steel supports. The entire assembly is finished with a Type-2 high-performance coating.
05 5100 1 1/2" DIA. STEEL TOP RAIL, PTD. 09 9960 TYPE-2 HIGH PERFORMANCE COATING 05 5100 1 1/2" O.D. STEEL PIPE RAIL. 09 9960 TYPE-2 HIGH PERFORMANCE COATING. 05 5100 1/2" x 3/4" FLAT BAR BRACKET (WELD TO VERTICAL TUBE STEEL SUPPORT) 09 9960 TYPE-2 HIGH PERFORMANCE COATING 05 5100 1" O.D. STEEL PIPE RAIL. 09 9960 TYPE-2 HIGH PERFORMANCE COATING 05 5100 STEEL FLAT PLATE. 09 9960 TYPE-2 HIGH PERFORMANCE COATING EQ EQ EQ EQ EQ EQ EQ EQ MAX. 4" 3' - 0" 2 1/2" MIN. CLR. 3' - 6" 05 5100 1 1/2" x 1/2" STEEL PLATE VERTICAL RAIL, 09 9960 TYPE-2 HIGH PERFORMANCE COATING 05 5100 STEEL PLATE STRINGER. 09 9960 TYPE-2 HIGH PERFORMANCE COATING EQ 2"
