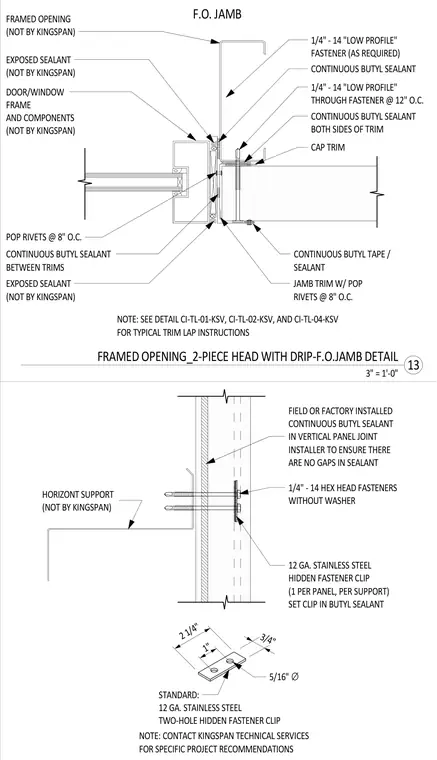

A framed opening head and jamb condition for insulated metal panels features a two-piece head with drip and associated trim components. The assembly ties into a framed opening with door or window frame components secured by pop rivets at eight inches on center and low-profile fasteners. Continuous butyl sealant and butyl tape are applied at trim joints, lap conditions, and interfaces to maintain weather tightness. Twelve gauge stainless steel two-hole hidden fastener clips attach the panels to horizontal supports using one-quarter inch by fourteen hex head fasteners without washers. Cap trim and jamb trim are fastened with low-profile fasteners at twelve inches on center with continuous butyl sealant on both sides.
FIELD OR FACTORY INSTALLED CONTINUOUS BUTYL SEALANT IN VERTICAL PANEL JOINT INSTALLER TO ENSURE THERE ARE NO GAPS IN SEALANT 5/16" ∅ STANDARD: 12 GA. STAINLESS STEEL TWO-HOLE HIDDEN FASTENER CLIP 2 1/4" 1" 3/4" 1/4" - 14 HEX HEAD FASTENERS WITHOUT WASHER HORIZONT SUPPORT (NOT BY KINGSPAN) 12 GA. STAINLESS STEEL HIDDEN FASTENER CLIP (1 PER PANEL, PER SUPPORT) SET CLIP IN BUTYL SEALANT NOTE: CONTACT KINGSPAN TECHNICAL SERVICES FOR SPECIFIC PROJECT RECOMMENDATIONS CAP TRIM POP RIVETS @ 8" O.C. 1/4" - 14 "LOW PROFILE" THROUGH FASTENER @ 12" O.C. CONTINUOUS BUTYL SEALANT BOTH SIDES OF TRIM FRAMED OPENING (NOT BY KINGSPAN) JAMB TRIM W/ POP RIVETS @ 8" O.C. DOOR/WINDOW FRAME AND COMPONENTS (NOT BY KINGSPAN) EXPOSED SEALANT (NOT BY KINGSPAN) NOTE: SEE DETAIL CI-TL-01-KSV, CI-TL-02-KSV, AND CI-TL-04-KSV FOR TYPICAL TRIM LAP INSTRUCTIONS CONTINUOUS BUTYL SEALANT BETWEEN TRIMS CONTINUOUS BUTYL TAPE / SEALANT F.O. JAMB EXPOSED SEALANT (NOT BY KINGSPAN) 1/4" - 14 "LOW PROFILE" FASTENER (AS REQUIRED) CONTINUOUS BUTYL SEALANT 3" = 1'-0" 13 FRAMED OPENING_2-PIECE HEAD WITH DRIP-F.O.JAMB DETAIL
