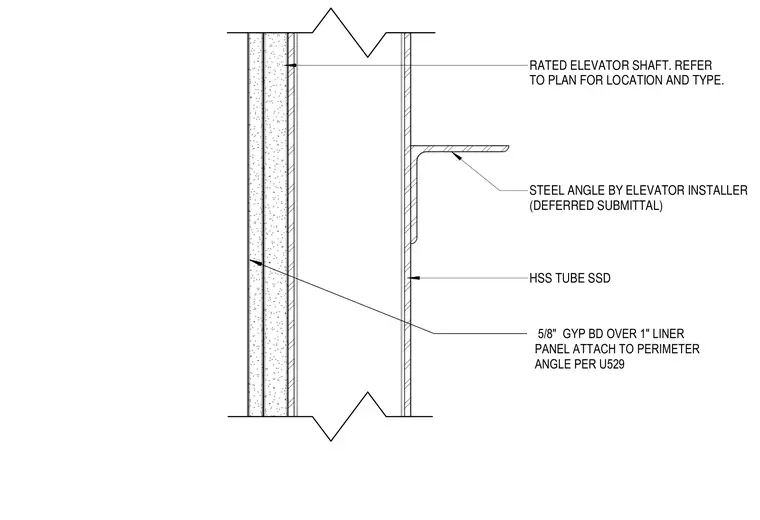

A rated elevator shaft assembly is constructed against a hollow structural section steel tube column. The shaft wall consists of five-eighths inch gypsum board over a one-inch liner panel attached to a perimeter angle per assembly U529. A steel angle provided by the elevator installer is mounted to the HSS tube column as a deferred submittal.
RATED ELEVATOR SHAFT. REFER TO PLAN FOR LOCATION AND TYPE. STEEL ANGLE BY ELEVATOR INSTALLER (DEFERRED SUBMITTAL) HSS TUBE SSD 5/8" GYP BD OVER 1" LINER PANEL ATTACH TO PERIMETER ANGLE PER U529
