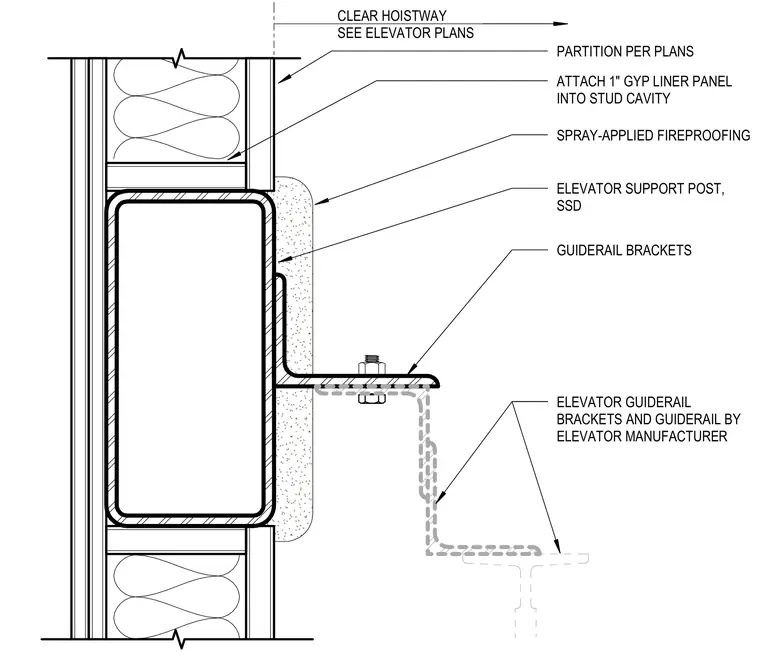

An elevator guiderail bracket connects to an HSS elevator support post that is wrapped in spray-applied fireproofing. A one-inch gypsum liner panel attaches into the stud cavity partition per plans, aligning with the clear hoistway space. Elevator guiderail brackets and the guiderail itself are provided by the elevator manufacturer.
SPRAY-APPLIED FIREPROOFING ELEVATOR GUIDERAIL BRACKETS AND GUIDERAIL BY ELEVATOR MANUFACTURER ELEVATOR SUPPORT POST, SSD CLEAR HOISTWAY SEE ELEVATOR PLANS GUIDERAIL BRACKETS ATTACH 1" GYP LINER PANEL INTO STUD CAVITY PARTITION PER PLANS
