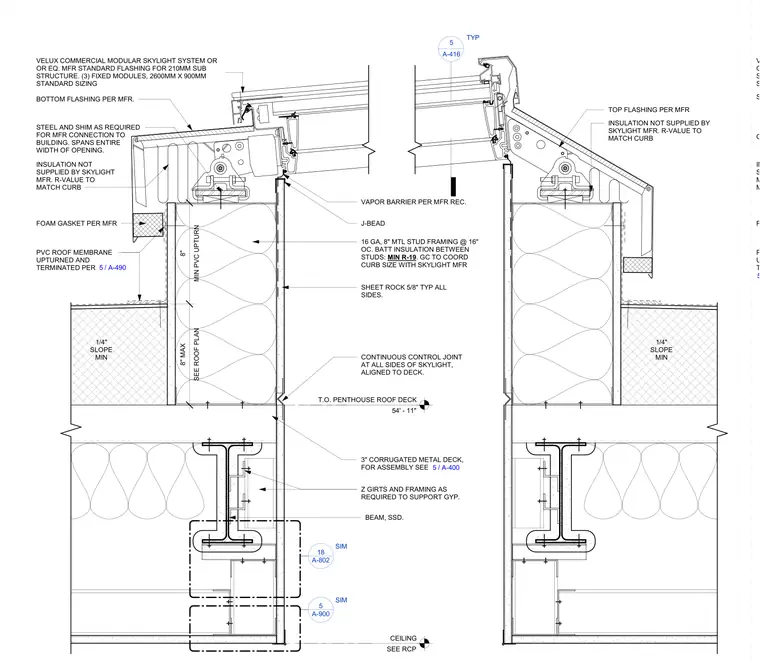

Text on the drawing
Z GIRTS AND FRAMING AS REQUIRED TO SUPPORT GYP. 3" CORRUGATED METAL DECK, FOR ASSEMBLY SEE PVC ROOF MEMBRANE UPTURNED AND TERMINATED PER / 5 A-490 1/4" SLOPE MIN / 5 A-400 SEE ROOF PLAN 8" MAX MIN PVC UPTURN 8" A-802 18 SIM A-900 5 SIM T.O. PENTHOUSE ROOF DECK 54' - 11" CEILING SEE RCP STEEL AND SHIM AS REQUIRED FOR MFR CONNECTION TO BUILDING. SPANS ENTIRE WIDTH OF OPENING. BOTTOM FLASHING PER MFR. FOAM GASKET PER MFR VELUX COMMERCIAL MODULAR SKYLIGHT SYSTEM OR OR EQ. MFR STANDARD FLASHING FOR 210MM SUB STRUCTURE. (3) FIXED MODULES, 2600MM X 900MM STANDARD SIZING INSULATION NOT SUPPLIED BY SKYLIGHT MFR. R-VALUE TO MATCH CURB 1/4" SLOPE MIN TOP FLASHING PER MFR INSULATION NOT SUPPLIED BY SKYLIGHT MFR. R-VALUE TO MATCH CURB BEAM, SSD. VAPOR BARRIER PER MFR REC. J-BEAD 5 A-416 TYP 16 GA, 8" MTL STUD FRAMING @ 16" OC. BATT INSULATION BETWEEN STUDS: MIN R-19 . GC TO COORD CURB SIZE WITH SKYLIGHT MFR SHEET ROCK 5/8" TYP ALL SIDES. CONTINUOUS CONTROL JOINT AT ALL SIDES OF SKYLIGHT, ALIGNED TO DECK. PVC ROOF MEMBRANE UPTURNED AND TERMINATED PER 5 CLIPS PER MRF SIDE FLASHING PER MFR FOAM GASKET PER MFR VELUX COMMERCIAL MODULAR SKYLIGHT SYSTEM OR OR EQ. MFR STANDARD FLASHING FOR 210MM SUB STRUCTURE. (3) FIXED MODULES, 2600MM X 900MM STANDARD SIZING INSULATION NOT SUPPLIED BY SKYLIGHT MFR. R-VALUE TO MATCH CURB
