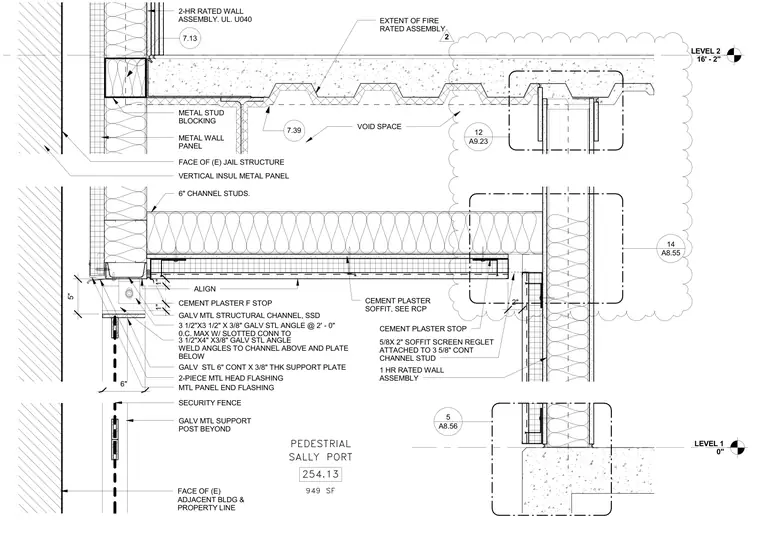

A one-hour rated roof parapet assembly ties into an existing two-hour rated wall. The framing incorporates six-inch galvanized metal structural channels and continuous support plates. Exterior finishes feature vertical insulated metal panels, a two-piece metal head flashing, and a cement plaster soffit with a reglet-attached soffit screen. Galvanized steel angles at two feet on center with slotted connections support the overhang and tie back to the structural framing.
LEVEL 1 0" LEVEL 2 16' - 2" FACE OF (E) JAIL STRUCTURE 2-HR RATED WALL ASSEMBLY. UL. U040 VOID SPACE 6" CHANNEL STUDS. CEMENT PLASTER SOFFIT, SEE RCP CEMENT PLASTER F STOP GALV MTL SUPPORT POST BEYOND ALIGN GALV STL 6" CONT X 3/8" THK SUPPORT PLATE 2-PIECE MTL HEAD FLASHING VERTICAL INSUL METAL PANEL GALV MTL STRUCTURAL CHANNEL, SSD MTL PANEL END FLASHING FACE OF (E) ADJACENT BLDG & PROPERTY LINE 1 HR RATED WALL ASSEMBLY SECURITY FENCE A9.23 12 949 SF PEDESTRIAL SALLY PORT 254.13 2" METAL WALL PANEL CEMENT PLASTER STOP EXTENT OF FIRE RATED ASSEMBLY METAL STUD BLOCKING 5/8X 2" SOFFIT SCREEN REGLET ATTACHED TO 3 5/8" CONT CHANNEL STUD 1" 1" 6" 5" 3 1/2"X3 1/2" X 3/8" GALV STL ANGLE @ 2' - 0" 0.C. MAX W/ SLOTTED CONN TO 3 1/2"X4" X3/8" GALV STL ANGLE WELD ANGLES TO CHANNEL ABOVE AND PLATE BELOW A8.56 5 7.13 7.39 A8.55 14 2
