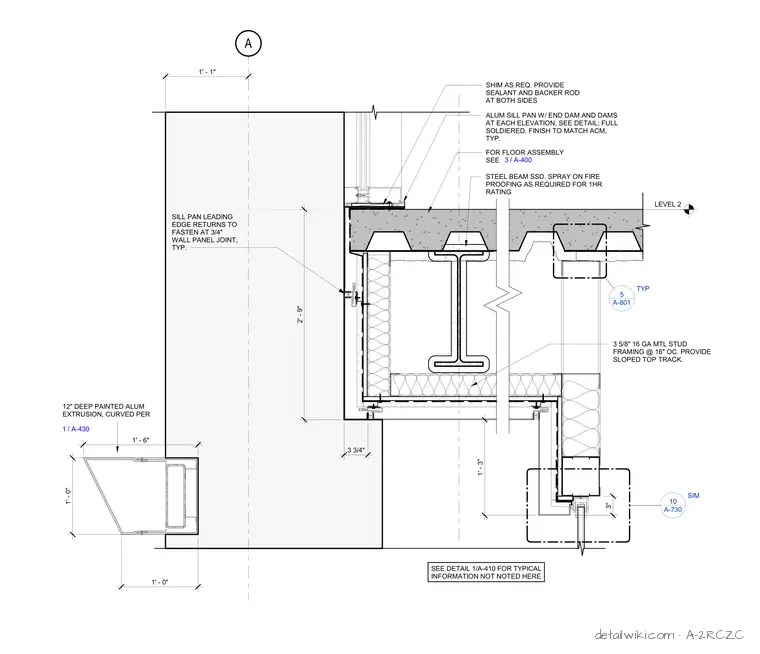

A Level 2 steel beam supports a floor assembly with spray-on fireproofing applied for a one-hour rating. The edge of slab is framed with three and five-eighths inch sixteen gauge metal stud framing at sixteen inches on center with a sloped top track. An aluminum sill pan featuring end dams and fully soldered joints is installed with sealant and backer rod on both sides. A twelve-inch deep painted aluminum extrusion curves to form a retail narrow canopy, coordinated with panel joints and flashing components.
LEVEL 2 STEEL BEAM SSD. SPRAY ON FIRE PROOFING AS REQUIRED FOR 1HR RATING FOR FLOOR ASSEMBLY SEE / 3 A-400 3 5/8" 16 GA MTL STUD FRAMING @ 16" OC. PROVIDE SLOPED TOP TRACK. 3" A-801 5 TYP A-730 10 SIM SHIM AS REQ. PROVIDE SEALANT AND BACKER ROD AT BOTH SIDES 1' - 3" 2' - 9" 3 3/4" A 1' - 1" SEE DETAIL 1/A-410 FOR TYPICAL INFORMATION NOT NOTED HERE SILL PAN LEADING EDGE RETURNS TO FASTEN AT 3/4" WALL PANEL JOINT, TYP. 1' - 0" 1' - 6" 12" DEEP PAINTED ALUM EXTRUSION, CURVED PER / 1 A-430 1' - 0" ALUM SILL PAN W/ END DAM AND DAMS AT EACH ELEVATION, SEE DETAIL; FULL SOLDIERED. FINISH TO MATCH ACM, TYP.
