Electrified panel hardware is provided by the door supplier while card readers are furnished by the keycard supplier. The electrical contractor installs all wiring, including connections to the remote power supply and wiring to the hinge for panel mounted electrified hardware. Electric strike hardware is also supplied by the door supplier and wired by the electrical contractor back to the remote power supply.

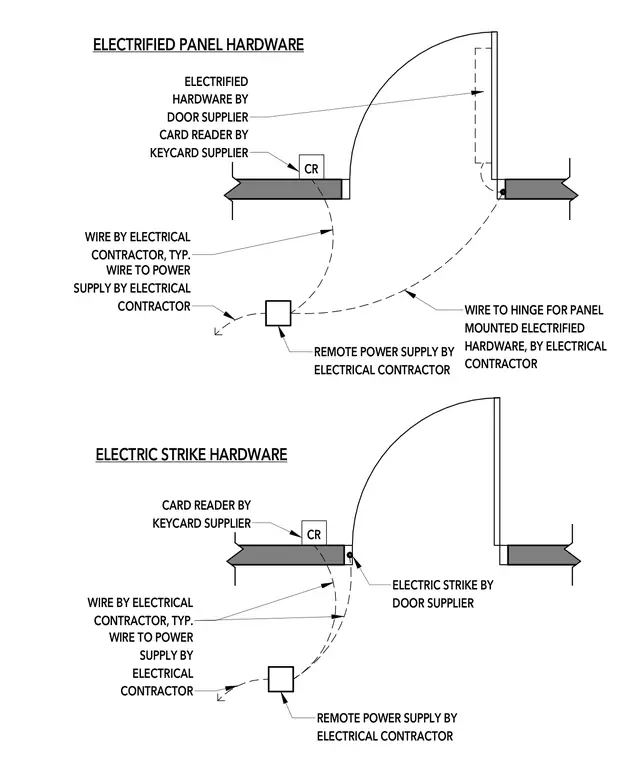

CR CARD READER BY KEYCARD SUPPLIER REMOTE POWER SUPPLY BY ELECTRICAL CONTRACTOR WIRE TO HINGE FOR PANEL MOUNTED ELECTRIFIED HARDWARE, BY ELECTRICAL CONTRACTOR ELECTRIFIED PANEL HARDWARE ELECTRIC STRIKE HARDWARE WIRE BY ELECTRICAL CONTRACTOR, TYP. ELECTRIC STRIKE BY DOOR SUPPLIER ELECTRIFIED HARDWARE BY DOOR SUPPLIER WIRE TO POWER SUPPLY BY ELECTRICAL CONTRACTOR CR CARD READER BY KEYCARD SUPPLIER REMOTE POWER SUPPLY BY ELECTRICAL CONTRACTOR WIRE BY ELECTRICAL CONTRACTOR, TYP. WIRE TO POWER SUPPLY BY ELECTRICAL CONTRACTOR
