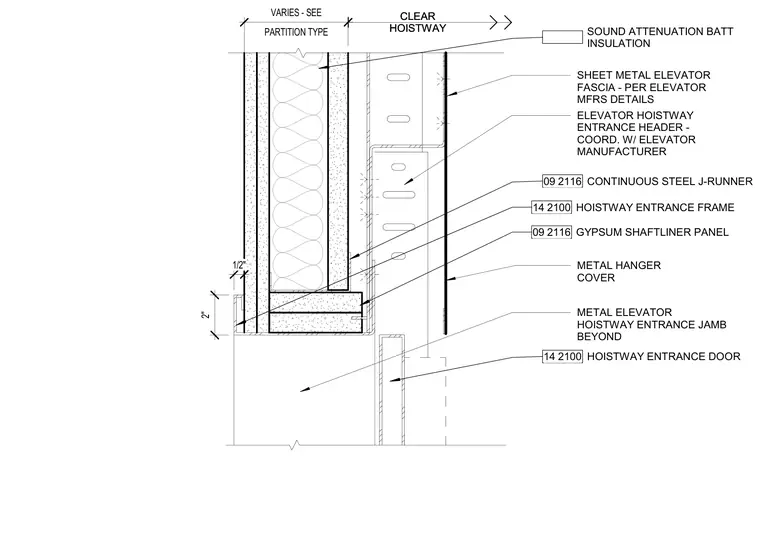

This elevator hoistway entrance head detail integrates a gypsum shaftliner partition with a continuous steel J-runner and sound attenuation batt insulation. The steel hoistway entrance header coordinates with the elevator manufacturer details alongside a metal hanger cover and a sheet metal elevator fascia. An entrance frame and door assembly sit below the header with specified clearances.
PARTITION TYPE VARIES - SEE 09 2116 GYPSUM SHAFTLINER PANEL 14 2100 HOISTWAY ENTRANCE FRAME SHEET METAL ELEVATOR FASCIA - PER ELEVATOR MFRS DETAILS METAL HANGER COVER ELEVATOR HOISTWAY ENTRANCE HEADER - COORD. W/ ELEVATOR MANUFACTURER METAL ELEVATOR HOISTWAY ENTRANCE JAMB BEYOND 09 2116 CONTINUOUS STEEL J-RUNNER 14 2100 HOISTWAY ENTRANCE DOOR SOUND ATTENUATION BATT INSULATION CLEAR HOISTWAY 1/2" 2" CLEAR HOISTWAY
